캐드 도면 양식 완전 정복: AutoCAD 템플릿 제작부터 관리까지 - SCK 오토데스크 센터

AutoCAD 템플릿, 왜 알아야 하나요?

AutoCAD로 캐드 도면 작업을 시작하려면 가장 먼저 ‘새 도면’을 열어야 합니다. 이때 이미 기본 설정이 적용된 상태로 시작할 수 있는데요. 바로 템플릿(Template) 파일 덕분입니다. AutoCAD 템플릿은 DWT 확장자를 가진 파일로, 문자 스타일, 치수 설정, 도면층 구성 같은 요소들이 미리 입력되어 있어요. 이 글에서는 AutoCAD 템플릿을 처음부터 만드는 방법부터 실무에서 활용하는 관리 팁까지 단계별로 안내해 드립니다. 문자 스타일, 치수 설정, 레이어 구성, 표제란 제작까지 하나씩 따라 하다 보면 여러분만의 AutoCAD 템플릿을 완성할 수 있어요.

📐 실무에서 도면 양식은 왜 필요한가요?

  • ⏱️ 반복 설정 시간을 없애줍니다.
    도면을 새로 시작할 때마다 레이어를 만들고, 문자 글꼴을 지정하고, 치수 스타일을 세팅하는 작업은 생각보다 시간이 오래 걸려요.
    AutoCAD 템플릿에 이런 설정을 저장해두면 매번 반복할 필요가 없습니다.
  • 🎯 도면 품질의 일관성을 보장합니다.
    같은 프로젝트를 여러 명이 나눠서 작업하더라도 모두 동일한 AutoCAD 템플릿을 사용하면 결과물의 형식이 통일됩니다.
    치수 표기 방식, 선 굵기, 색상 같은 요소들이 자동으로 맞춰져 도면을 합칠 때도 이질감이 없어요.
  • 🤝 협업 과정의 오류를 줄여줍니다.
    설계 프로젝트는 여러 이해관계자가 도면을 검토합니다.
    기술 담당자, 구매 담당자, 경영진 모두 같은 형식의 도면을 보게 되면 커뮤니케이션이 훨씬 수월해져요.

[설정편] AutoCAD 템플릿 설정, 이렇게 시작하세요

문자 스타일 설정하기 (STYLE)

AutoCAD 템플릿 제작의 첫 단계는 문자 스타일을 설정하는 겁니다. 도면에는 부품명, 치수 보조 설명, 재질 정보, 작업 지시사항 같은 다양한 텍스트가 들어갑니다. 문자 스타일 설정은 각 텍스트를 알아보기 쉽게 구분지어 놓고, 각 요소에 맞는 스타일을 미리 지정해두는 작업이에요. 이렇게 해두면 도면마다 일일이 설정할 필요 없이 필요한 스타일을 바로 적용할 수 있습니다.

먼저 명령어 창에 ST를 입력하고 엔터를 누르면 문자 스타일 대화상자가 열립니다. 여기서 ‘새로 만들기’를 클릭해 스타일 이름을 입력하세요. 글꼴 선택이 중요한데요. AutoCAD에서는 ISO CP 또는 Romans 같은 SHX 확장자 글꼴을 권장합니다. SHX 글꼴은 벡터 기반이라 파일 용량이 가볍고 도면 로딩 속도가 빠릅니다. 실무에서는 하나의 프로젝트에 수십, 수백 장의 도면이 들어가는 경우가 많아요. 만약 용량이 큰 트루타입 글꼴(TTF)을 사용하면 파일 하나하나의 크기가 커지고, 여러 도면을 동시에 열거나 전송할 때 속도가 느려집니다. 협업 환경에서는 이런 차이가 작업 효율에 직접적인 영향을 주기 때문에 SHX 글꼴을 표준으로 사용하는 거예요.

국내 실무 환경에서는 도면에 한글을 사용하는 경우가 대부분입니다. 그런데 기본 설정으로는 한글이 제대로 표현되지 않아요. 한글을 사용하려면 반드시 “큰 글꼴 사용” 옵션을 체크해야 합니다. 이 옵션을 활성화한 뒤 큰 글꼴 목록에서 WHGTXT를 선택하면 한글이 깨지지 않고 정상적으로 출력됩니다. 설정이 끝났으면 ‘적용’을 누르고 창을 닫으세요.

치수 스타일 설정하기 (DIMSTYLE)

문자 다음으로 중요한 건 치수 스타일입니다. 도면에서 객체의 길이, 각도, 반지름 같은 수치 정보를 표시할 때 사용하는 치수의 형태를 미리 정하는 작업이에요. 치수 스타일을 AutoCAD 템플릿에 저장해두면 매번 화살표 모양을 바꾸거나 문자 크기를 조정하는 번거로움이 사라집니다.

명령어 창에 DIM을 입력하면 치수 스타일 관리자가 실행됩니다. ‘새로 만들기’를 눌러 새로운 치수 스타일을 생성하고, 스타일 이름을 입력한 뒤 ‘계속’을 클릭하세요. 이제 여러 탭에서 세부 옵션을 설정할 차례입니다. ‘선’ 탭에서는 치수선과 치수 보조선의 색상을 지정합니다. 치수선은 측정값을 표시하는 수평/수직 선이고, 치수 보조선은 객체에서 치수선까지 연장되는 가는 선이에요. 이 두 선의 색상을 도면의 다른 요소와 구분되도록 빨간색이나 눈에 띄는 색으로 설정하면 치수를 빠르게 파악할 수 있습니다.

📏 치수 보조선은 왜 필요한가요?

치수 보조선이 필요한 이유는 객체와 치수선 사이의 거리를 확보하기 위해서입니다. 만약 치수선을 객체에 바로 붙여서 표시하면 도면이 복잡해 보이고, 어느 부분을 측정한 건지 헷갈릴 수 있어요.

치수 보조선을 사용하면 객체에서 살짝 떨어진 위치에 치수를 배치할 수 있어 도면이 깔끔해지고, 여러 개의 치수를 나란히 표시할 때도 서로 겹치지 않게 정리됩니다.

‘기호 및 화살표’ 탭에서는 화살표 모양을 선택합니다. 화살표는 치수가 어느 지점을 가리키는지 명확히 보여주는 역할을 해요. ‘닫고 채움’, ‘기울기’, ‘점’ 등 다양한 형태가 있는데요. 건축 설계에서는 기울기 형태를 많이 쓰는데, 도면이 복잡해도 화살표가 서로 겹쳐 보이지 않아 가독성이 좋기 때문입니다. 기계 설계에서는 닫고 채움 형태를 주로 사용하는데, 정밀한 치수 표시가 중요한 만큼 화살표 끝점이 정확히 어디를 가리키는지 명확하게 보여주기 때문이죠. ‘문자’ 탭에서는 앞서 만든 문자 스타일을 선택하고 문자 색상을 따로 지정할 수 있어요. 치수 숫자가 도면에서 잘 보이도록 노란색 같은 밝은 색을 많이 사용합니다.

‘1차 단위’ 탭에서는 축정 단위의 정밀도를 설정할 수 있는데요. 정밀도를 0.00으로 설정하면 소수점 둘째 자리까지 표시됩니다. 제조 현장에서는 보통 밀리미터 단위로 작업하는데, 소수점 둘째 자리까지 표시하면 0.01mm 수준의 정밀도를 확보할 수 있어요. 후행 0 억제 옵션을 체크하면 10.00 같은 값이 10으로 깔끔하게 표시됩니다. 불필요한 0이 사라지면 도면이 훨씬 간결해지고 읽기 쉬워지죠. 각도 치수도 마찬가지로 정밀도를 0.00으로 맞추고 후행 0 억제를 체크해주세요. 모든 설정을 마쳤으면 ‘확인’을 눌러 저장하세요.

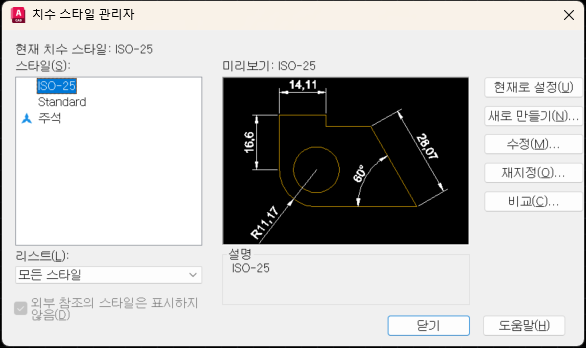

(치수 스타일 설정)
AutoCAD의 치수 스타일 관리자 화면으로, ISO-25 스타일이 선택된 상태에서 선형 치수·반지름 치수·각도 치수가 적용된 미리보기가 표시되어 있습니다. AutoCAD 템플릿 제작 시 DIMSTYLE 명령으로 치수 스타일을 미리 설정해두면 매번 화살표 모양이나 문자 크기를 반복 조정하는 번거로움을 없앨 수 있습니다.

선 종류 로드하기 (LINETYPE)

도면에서는 용도에 따라 다양한 선을 사용합니다. 실선은 객체의 외곽선을, 점선은 숨겨진 부분을, 1점쇄선은 중심선을 표현하죠. 그런데 새 도면을 만들면 기본적으로 실선만 로드되어 있습니다. 필요한 선 종류를 미리 AutoCAD 템플릿에 로드해두면 작업할 때마다 일일이 불러올 필요가 없어요.

명령어 창에 LINETYPE을 입력하고 엔터를 누르면 선종류 관리자 대화상자가 열립니다. ‘로드’ 버튼을 클릭하면 사용 가능한 선 종류 목록이 나타나는데요. 여기서 실무에 꼭 필요한 선 3종류를 선택해야 합니다.

  • Center(중심선)는 1점쇄선으로 객체의 중심을 표시할 때 사용합니다. 원이나 원통형 부품의 중심축을 나타낼 때 필수예요.
  • Hidden(은선)은 점선 형태로 도면에서 보이지 않는 숨겨진 부분을 표현합니다. 예를 들어 상자 안쪽에 있는 구조물을 표시할 때 사용하죠.
  • Phantom(가상선)은 2점쇄선으로 가상의 경계나 이동 경로를 나타낼 때 쓰입니다.

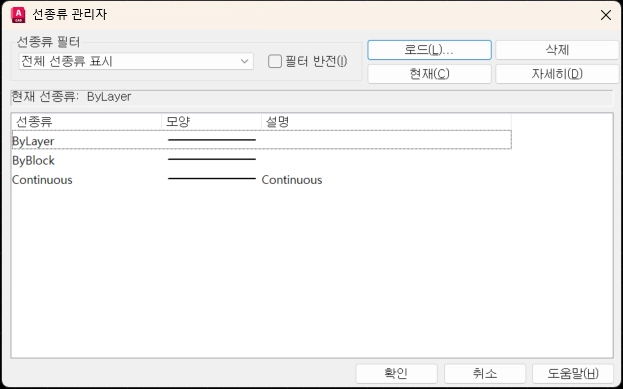

(선 종류 로드)
AutoCAD의 선종류 관리자 대화상자로, 현재 ByLayer·ByBlock·Continuous 세 가지 선종류만 로드된 초기 상태를 보여줍니다. AutoCAD 템플릿 설정 시 '로드' 버튼을 통해 Center·Hidden·Phantom 등 필요한 선종류를 미리 추가해두면 작업마다 일일이 불러오는 과정을 생략할 수 있습니다.

선 축척(LTS) 조절하기

선을 로드했는데 막상 그려보면 점선이나 중심선이 제대로 보이지 않을 때가 있습니다. 선이 너무 촘촘하게 표시되거나 반대로 너무 성글게 보이는 거예요. 이럴 때는 선 축척을 조절해야 합니다. 명령어 창에 LTS를 입력하고 값을 조정하면 됩니다. 기본값은 1인데요. 100~200mm 정도 크기의 객체를 그린다면 0.15~2 정도로 설정하면 적당합니다. 더 큰 객체를 작업한다면 0.5나 1로 올려주세요. AutoCAD 템플릿을 만들 때 자주 작업하는 객체 크기에 맞춰 LTS 값을 미리 설정해두면 매번 조절하는 수고를 덜 수 있습니다.

레이어 구성하기 (LAYER)

레이어는 도면을 체계적으로 관리하는 핵심 도구입니다. 투명한 종이를 여러 장 겹쳐놓고 각 종이마다 다른 요소를 그린다고 생각하면 쉬워요. 외곽선은 한 레이어에, 중심선은 다른 레이어에 그리는 식이죠. 이렇게 분리해두면 필요할 때 특정 레이어만 숨기거나 잠글 수 있어서 작업이 훨씬 편해집니다.

명령어 창에 LAYER를 입력하면 도면층 특성 관리자가 열립니다. 상단의 ‘새 도면층’ 아이콘을 클릭하면 레이어가 추가되는데요. 생성된 레이어 이름을 클릭해서 용도에 맞는 이름을 입력하세요. 레이어마다 색상, 선 종류, 선 가중치를 지정할 수 있습니다. 색상을 클릭하면 팔레트가 나타나는데, 레이어의 역할에 맞는 색을 선택하세요. 선 종류는 앞서 로드한 Center, Hidden, Phantom 중에서 고르면 됩니다. 만약 목록에 원하는 선이 없다면 여기서도 ‘로드’ 버튼으로 추가할 수 있어요. 선 가중치는 선의 굵기를 결정합니다.

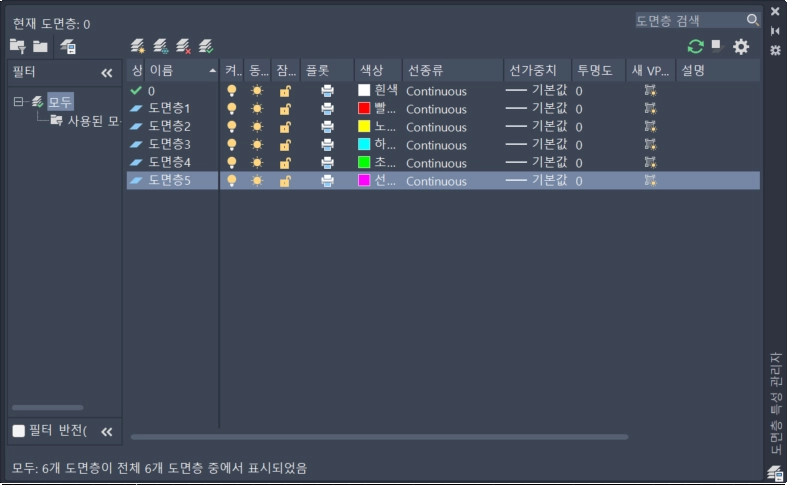

(레이어 구성)
AutoCAD 도면층 특성 관리자에서 도면층1~5가 각각 빨강·노랑·하늘·초록·선홍색으로 구분되어 생성된 화면입니다. AutoCAD 템플릿에 레이어별 색상·선종류·선가중치를 미리 설정해두면 외형선·중심선·은선 등 용도별 레이어를 프로젝트마다 새로 만들 필요 없이 바로 활용할 수 있습니다.

기본 레이어 구성 예시

실무에서 자주 사용하는 기본 레이어 4가지를 만들어 볼게요.

🧱 도면에서 자주 쓰이는 기본 레이어 정리

  • 외형선
    객체의 바깥 윤곽을 그리는 레이어입니다. 색상은 초록색, 선 종류는 Continuous(실선)로 설정하세요.도면에서 가장 기본이 되는 레이어예요.
  • 중심선
    원이나 대칭 형상의 중심을 표시하는 레이어입니다. 색상은 빨간색, 선 종류는 Center로 설정하세요. 중심축을 명확히 보여주는 역할을 합니다.
  • 은선
    보이지 않는 내부 구조를 표현하는 레이어입니다. 색상은 노란색, 선 종류는 Hidden으로 설정하세요. 겉에서 보이지 않는 부분을 점선으로 표시할 때 사용합니다.
  • 가상선
    이동 경로나 가상의 경계를 나타내는 레이어입니다. 색상은 자홍색, 선 종류는 Phantom으로 설정하세요.

프로젝트 성격에 따라 레이어를 더 추가할 수 있습니다. 예를 들어 배관 설계를 한다면 파이프라인1, 파이프라인2처럼 라인별로 레이어를 나눠서 관리할 수도 있어요. 각 레이어마다 색상을 다르게 지정하면 복잡한 도면도 한눈에 구분할 수 있습니다.


[관리편] AutoCAD 템플릿 저장과 관리방법

DWT 파일로 저장하기

지금까지 문자 스타일, 치수 스타일, 선 종류, 레이어를 설정했습니다. 이제 이 모든 설정을 AutoCAD 템플릿 파일로 저장할 차례예요. 템플릿으로 저장하지 않으면 다음에 새 도면을 열 때 이 설정들이 사라집니다.

메뉴에서 파일 → 다른 이름으로 저장을 선택하세요. 저장 대화상자가 열리면 중요한 부분이 있습니다. 파일 형식을 DWG가 아니라 DWT(AutoCAD Drawing Template)로 바꿔야 해요. 드롭다운 메뉴에서 ‘AutoCAD Drawing Template (*.dwt)’를 선택하면 자동으로 CAD의 기본 템플릿 폴더로 이동합니다.

파일 이름은 ‘나의_템플릿’ 같은 식으로 알아보기 쉽게 입력하세요. 저장을 누르면 AutoCAD 템플릿 설명 대화상자가 하나 더 나타나는데요. 여기서 반드시 확인해야 할 게 측정 단위입니다. ‘영국식’이 아니라 ‘미터’로 설정되어 있는지 꼭 체크하세요. 우리나라는 미터법을 사용하기 때문에 영국식으로 저장하면 나중에 치수 단위가 꼬일 수 있습니다.

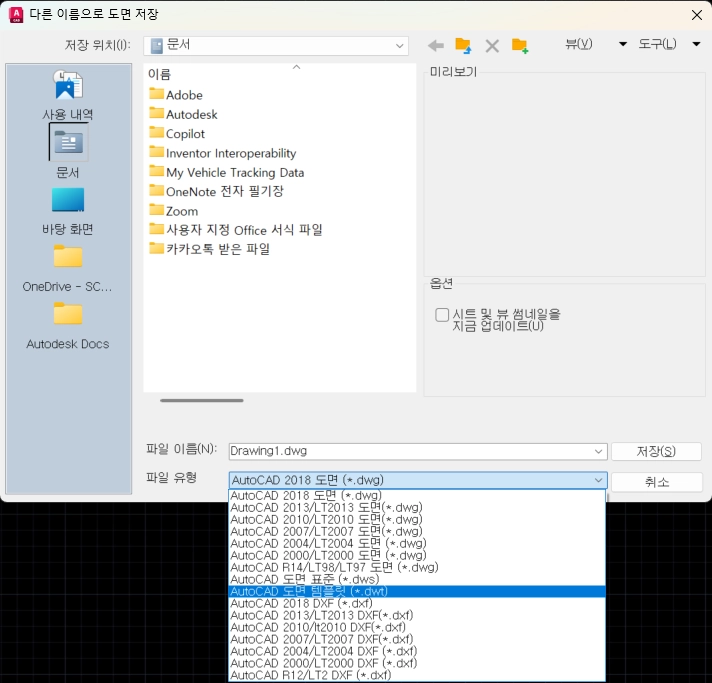

(DWT 파일 저장)
AutoCAD의 '다른 이름으로 도면 저장' 대화상자에서 파일 유형 드롭다운 목록 중 'AutoCAD 도면 템플릿(*.dwt)'이 선택된 화면입니다. 설정이 완료된 도면을 DWG가 아닌 DWT 형식으로 저장하면 문자 스타일·치수 설정·레이어 구성이 AutoCAD 템플릿으로 보존되어 새 도면 시작 시 바로 적용할 수 있습니다.

AutoCAD 템플릿 적용하고 블록 관리하기

템플릿을 저장했으면 실제로 사용해볼 차례입니다. CAD를 완전히 종료했다가 다시 실행하세요. Ctrl+N을 눌러 새 도면을 만들면 템플릿 선택 창이 나타납니다. 여기서 방금 저장한 ‘나의_템플릿’을 선택하고 열기를 누르면 앞서 설정한 모든 내용이 적용된 상태로 도면이 시작됩니다.

여기서 한 가지 소개해드릴 기능이 있습니다. 표제란 같은 블록을 만들어서 템플릿에 포함시킨 뒤, 저장하기 전에 그 블록을 지워도 템플릿 안에는 블록 정보가 남아 있어요. 명령어 창에 INSERT를 입력하고 엔터를 누르면 블록 삽입 대화상자가 열리는데, 여기서 삭제했던 블록 이름이 목록에 보입니다. 화면에서는 보이지 않지만 템플릿 파일 안에 블록 정의가 저장되어 있는 거죠.

이 방식을 활용하면 자주 쓰는 블록을 여러 개 템플릿에 등록해둘 수 있습니다. 다듬질 기호, 용접 기호, 자주 쓰는 부품 같은 걸 미리 블록으로 만들어서 저장해두면 필요할 때마다 INSERT 명령으로 불러 쓸 수 있어요. 다만 블록을 너무 많이 등록하면 템플릿 파일 용량이 커지니까 적당히 필요한 것만 포함시키는 게 좋습니다.

프로젝트별 AutoCAD 템플릿 분리하기

하나의 AutoCAD 템플릿으로 모든 프로젝트를 커버하기는 어렵습니다. 건축 도면과 기계 설계 도면은 필요한 레이어 구성이 다르고, 치수 스타일도 달라요. 그래서 프로젝트 유형별로 별도의 템플릿을 만들어두는 게 효율적입니다. 예를 들어 건축용 템플릿에는 벽체, 창호, 문, 계단 같은 레이어를 미리 구성해두고, 기계 설계 템플릿에는 외형선, 중심선, 나사 구멍 같은 레이어를 넣어두는 식이죠. 전기 도면 템플릿이라면 배선, 회로, 장비 같은 레이어가 필요할 겁니다.

템플릿을 여러 개 만들 때는 파일명을 명확하게 지정하는 게 중요해요. ‘Template_건축_A3’, ‘Template_기계_A4’ 같은 식으로 용도와 용지 크기를 이름에 포함시키면 나중에 찾기 쉽습니다. CAD의 템플릿 폴더에 저장해두면 새 도면을 만들 때마다 목록에서 바로 선택할 수 있어요.

공유와 업데이트 관리

회사에서 여러 명이 함께 작업한다면 AutoCAD 템플릿을 공용 폴더에 저장해서 모두가 같은 파일을 사용하도록 하는 게 좋습니다. 각자 다른 AutoCAD 템플릿을 쓰면 도면 형식이 제각각이 되어 나중에 합칠 때 문제가 생겨요. 공용 폴더를 만들었다면 팀원들에게 이 경로를 안내하세요. CAD의 옵션 설정에서 템플릿 검색 경로를 추가하면 새 도면을 만들 때 공용 폴더의 템플릿도 함께 표시됩니다.

AutoCAD 템플릿 용량 관리도 신경 써야 합니다. 블록을 과도하게 등록하면 파일이 무거워져서 도면을 여는 속도가 느려질 수 있어요. 정말 자주 쓰는 블록만 템플릿에 포함시키고, 가끔 쓰는 블록은 별도의 라이브러리 파일로 관리하는 게 효율적입니다.

AutoCAD 템플릿 하나로 달라지는 실무 효율

지금까지 AutoCAD 템플릿을 만들고 관리하는 방법을 단계별로 살펴봤습니다. 문자 스타일, 치수 설정, 선 종류, 레이어 구성까지 하나하나 설정하는 게 처음에는 번거롭게 느껴질 수 있어요. 하지만 한 번 제대로 만들어두면 그 이후로는 매번 반복 작업에 시간을 쓸 필요가 없습니다.

실무에서는 하루에도 여러 장의 도면을 그리는 경우가 많습니다. 도면 하나당 5분씩 설정 시간을 아낀다면, 한 달이면 몇 시간의 업무 시간을 절약할 수 있어요. 템플릿은 단순히 시간을 아끼는 도구가 아니라 도면 품질을 일정하게 유지하고 팀원 간 협업을 원활하게 만드는 기반입니다. 처음부터 완벽한 템플릿을 만들 필요는 없습니다. 기본적인 설정으로 시작해서 작업하면서 필요한 레이어나 스타일을 추가해 나가세요. 여러분의 작업 방식에 맞춰 조금씩 개선하다 보면 어느새 최적화된 나만의 템플릿이 완성될 겁니다.
